چاله آسانسور چیست و چرا طراحی دقیق آن برای ایمنی ساختمان حیاتی است؟ ابعاد چاهک آسانسور باید چقدر باشد؟ در این مطلب به این سوالات پاسخ می‌دهیم

طراحی یک آسانسور ایمن و کارآمد تنها به کابین زیبا و جذاب محدود نمی‌شود. یکی از مهم‌ترین اجزایی که اغلب نادیده گرفته می‌شود، همان چاله یا پیت آسانسور است که در عمیق‌ترین نقطه‌ی شفت قرار دارد. این فضا، مکانی برای تجهیزات ایمنی، سیستم‌های هیدرولیکی و ضربه‌گیرهاست و باید طوری طراحی شود که دسترسی به آن برای تعمیرکاران و افراد متخصص آسانسور آسان باشد. در مطلب امروز که توسط توانا هیدرولیک ارائه دهنده انواع آسانسور هیدرولیک و هوم لیفت تهیه شده است و در آن چاله یا پیت آسانسور را بررسی می‌کنیم و ابعاد آن برای آسانسورهای ۲ تا ۴ نفره را توضیح می‌دهیم. پس تا انتها با ما همراه باشید.

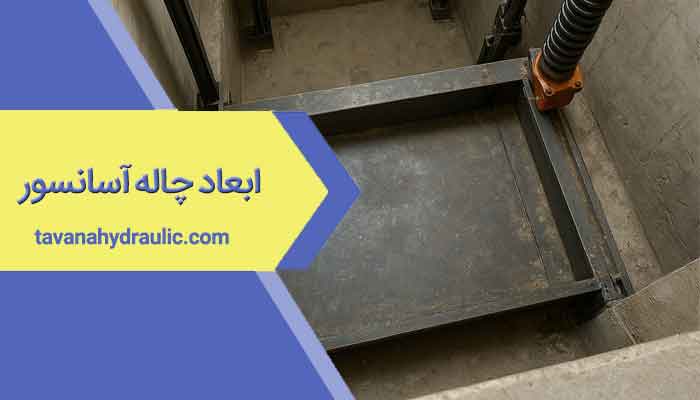

ابعاد چاله آسانسور

چاله آسانسور، که به آن چاهک یا پیت آسانسور نیز گفته می‌شود، بخشی از چاه آسانسور است که در پایین‌ترین نقطه ساختمان قرار دارد. به طور دقیق، چاله فاصله عمودی از پایین‌ترین طبقه توقف تا کف چاه را شامل می‌شود. این فضا برای حرکت کابین آسانسور ضروری است و از نظر ایمنی اهمیت زیادی دارد.

کاربرد چاله آسانسور برای چیست؟

یکی از اصلی‌ترین کاربردهای چاله آسانسور، فراهم کردن فضای کافی برای تجهیزات ایمنی مانند بافرها یا ضربه‌گیرها است. این ضربه‌گیرها باعث می‌شوند توقف کابین در پایین‌ترین نقطه به شکلی نرم و آرام انجام شود. در ضمن در مواقع اضطراری، مانند سقوط کابین، انرژی جنبشی را جذب کرده و از آسیب به مسافران جلوگیری می‌کنند.(البته امروزه به دلیل امکانات ایمنی گسترده احتمال این اتفاق بسیار کم است. مخصوصا در آسانسورهای هیدرولیک به دلیل وجود جک در زیر کابین، احتمال سقوط نزدیک به صفر است)

علاوه بر این، در چاله آسانسور فضایی برای نصب سنسورها، سیستم‌های ترمز اضطراری و حتی بخشی از سیم‌کشی‌ها در نظر گرفته می‌شود و در آسانسورهای هیدرولیکی جک در این بخش مستقر می‌شود. طبق مبحث ۱۵ مقررات ملی ساختمان ایران، چاهک باید به گونه‌ای طراحی شود که ارتفاع آن با سرعت حرکت آسانسور همخوانی داشته باشد.

…::: مطلب پیشنهادی: مرکز فروش قطعات آسانسور هیدرولیک کجاست؟ :::…

ابعاد چاله آسانسور

چاله آسانسور یکی از مهم‌ترین عوامل در طراحی ساختمان است که اندازه‌ی آن با توجه به ظرفیت و سرعت آسانسور، مشخص می‌شود. اما ابعاد چاله آسانسور چقدر باید باشد؟ این ابعاد معمولاً حداقل ۱۰ سانتی‌متر بیشتر از چاه آسانسور در نظر گرفته می‌شود تا فضای کافی برای نصب تجهیزات فراهم شود. البته با توجه به نوع دربها و نوع آسانسور، ممکن است فاصله‌ی بیشتری در نظر گرفته شود. ارتفاع چاله نیز بسته به سرعت آسانسور و نوع آن متغیر است.

• ابعاد چاله آسانسور دو نفره

آسانسورهای دو نفره اغلب در ساختمان‌های کوچک مسکونی یا ویلایی استفاده می‌شوند. بر اساس استانداردها عمق چاهک آسانسور دو نفره باید حداقل ۶۰ سانتیمتر باشد است. از نظر مساحت‌هم طول و عرض مناسب چاهک برای این نوع آسانسور حدود ۱.۳ متر در ۱.۱ در نظر گرفته می‌شود. این ابعاد اجازه می‌دهد تا تجهیزات به راحتی نصب شوند.

• ابعاد چاله آسانسور ۳ نفره

آسانسورهای سه نفره با ظرفیت حدود ۲۲۵ کیلوگرم، برای ساختمان‌های کم‌طبقه گزینه‌ای محبوب هستند. برای این نوع آسانسور عرض چاله حدود ۱.۳ متر، طول آن حدود ۱.۵۵ متر، و ارتفاع پیت ۷۰ سانتیمتر در نظر گرفته می‌شود.

• ابعاد چاله آسانسور ۴ نفره

آسانسورهای چهار نفره با ظرفیت ۳۰۰ کیلوگرم، در ساختمان‌های مسکونی متوسط کاربرد زیادی دارند. ابعاد چاله آسانسور چهار نفره به این شکل است: عرض حدود ۱.۴ متر، طول حدود ۱.۷ متر، ارتفاع پیت حدود ۸۰ سانتیمتر

جدول ابعاد چاله آسانسور

چاله آسانسور هیدرولیکی

چاله آسانسور هیدرولیکی بخشی اساسی از ساختار آن است که در پایین‌ترین نقطه‌ی شفت آسانسور، دقیقاً زیر کف پایین‌ترین طبقه ساختمان، قرار دارد. این فضا نه تنها برای عملکرد مکانیکی آسانسور ضروری است، بلکه نقش حیاتی در ایمنی، نگهداری و جلوگیری از آسیب‌های احتمالی ایفا می‌کند.

در آسانسورهای هیدرولیکی، چاله محل نصب اجزای اصلی سیستم هیدرولیکی مانند سیلندر و پیستون‌ها است. ساختار چاله معمولاً از بتن مقاوم ساخته می‌شود تا وزن سنگین تجهیزات و کابین را تحمل کند و از نفوذ آب، گرد و غبار یا آلاینده‌های دیگر جلوگیری نماید. دیوارها و کف آن عایق‌بندی می‌شوند تا تجهیزات داخلی در برابر رطوبت محافظت شوند. در آسانسورهای کششی، چاله ممکن است فقط برای دستگاه‌های ایمنی مانند گاورنر باشد، اما در آسانسور هیدرولیکی، کل سیستم جک وابسته به این فضا است.

فضای چاه آسانسور از نظر مراقبت و نگهداری هم اهمیت زیادی دارد و باید با دسترسی مناسب طراحی شود. چون افراد متخصص آسانسور به طور دوره‌ای وارد چاله می‌شوند تا اجزا را بررسی کنند، روغن را تعویض نمایند یا قطعات فرسوده را تعمیر کنند. بدون دسترسی مناسب، انجام این کارها دشوار می‌شود. با پیشرفت فناوری، برخی آسانسورهای مدرن تلاش می‌کنند وابستگی به چاله را کاهش دهند ، اما در طراحی‌های سنتی هیدرولیکی، چاله همچنان عنصری غیرقابل جایگزین است.

…::: مطلب پیشنهادی: مزایا و معایب آسانسور هیدرولیکی (راهنمـــای جامع) :::…

جمع‌بندی

انتخاب ابعاد صحیح چاله آسانسور یک تصمیم مهم است که تأثیر مستقیمی بر ایمنی، کارایی و عمر مفید آسانسور دارد. همان‌طور که دیدیم، این ابعاد نه تنها بر اساس تعداد سرنشینان، بلکه با توجه به نوع آسانسور، سرعت حرکت و کاربری ساختمان تعیین می‌شوند. رعایت استانداردهای مبحث ۱۵ مقررات ملی ساختمان، فراهم کردن دسترسی مناسب برای تعمیرات، و استفاده از مصالح مقاوم در ساخت چاله، همگی از عواملی هستند که نباید در طراحی فراموش شوند. اگر به دنبال یک شرکت نصب آسانسور هیدرولیک مطمئن و باکیفیت می‌گردید، تواناهیدرولیک با سالها تجربه یکی از بهترین انتخابها برای شماست. برای دریافت مشاوره همین حالا با ما تماس بگیرید.
